Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

7 de marzo de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Medición: Mensual
Fecha de medición inicial: 01/02/2026
Fecha de medición final: 28/02/2026

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • En promedio, el voltaje RMS se mantuvo dentro de los límites recomendados de ±5%. Solamente el día 19 de febrero a las 14:00 hrs. se detectó una caída de tensión del 12.75%, posiblemente por una falla eléctrica en el suministro.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores por debajo de los límites recomendados, lo que indica que la planta está trabajando de manera balanceada.

Importante

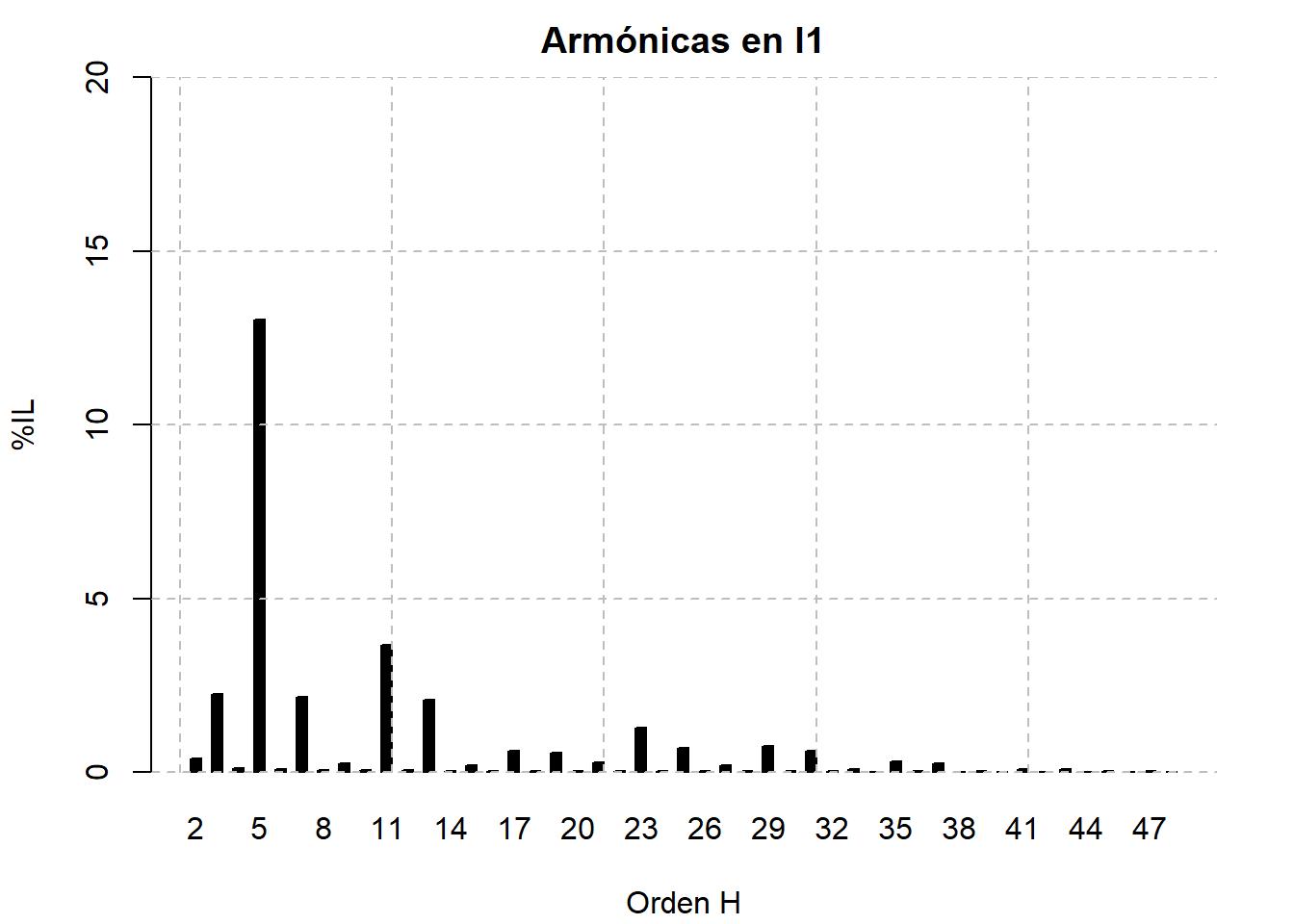

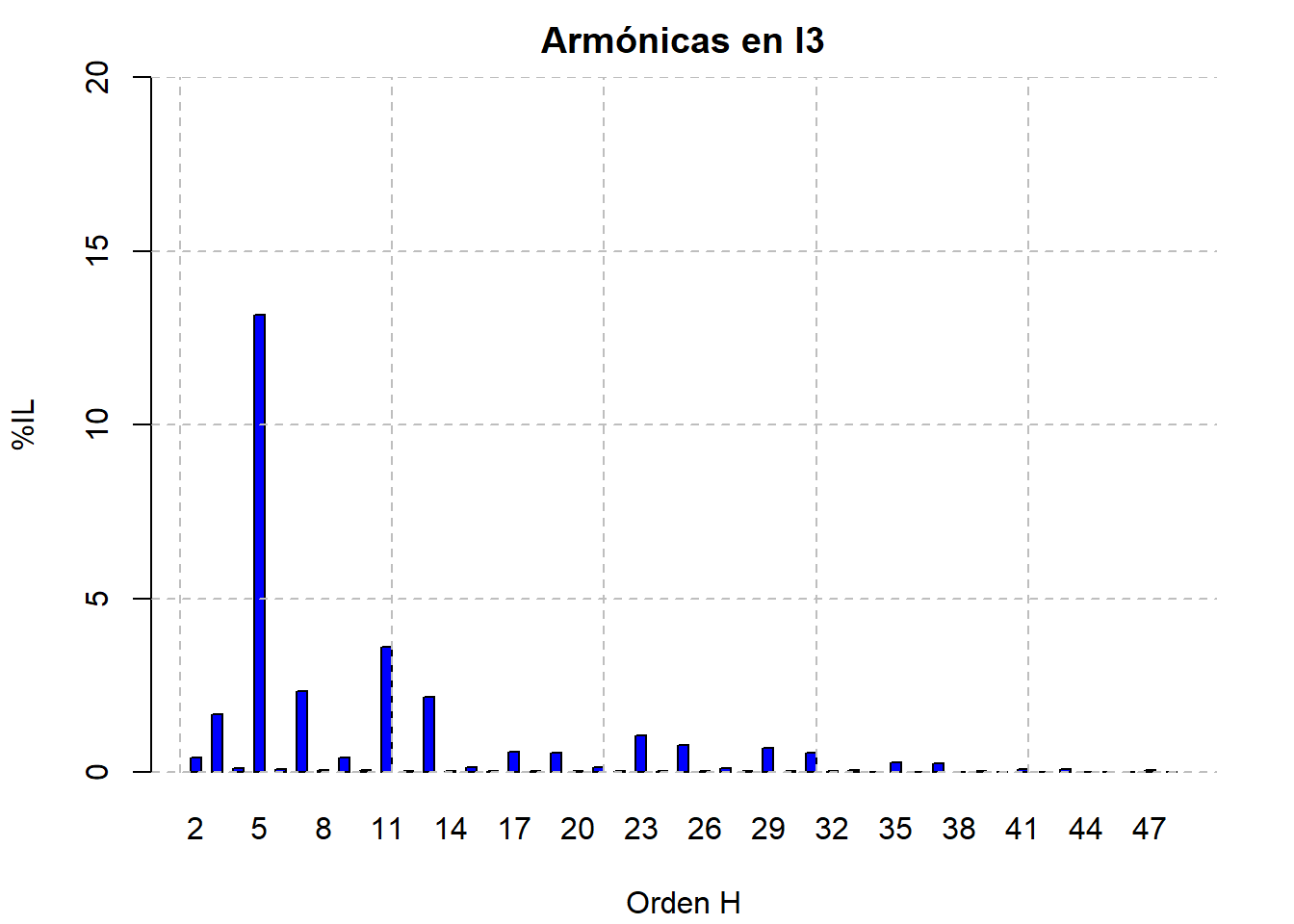

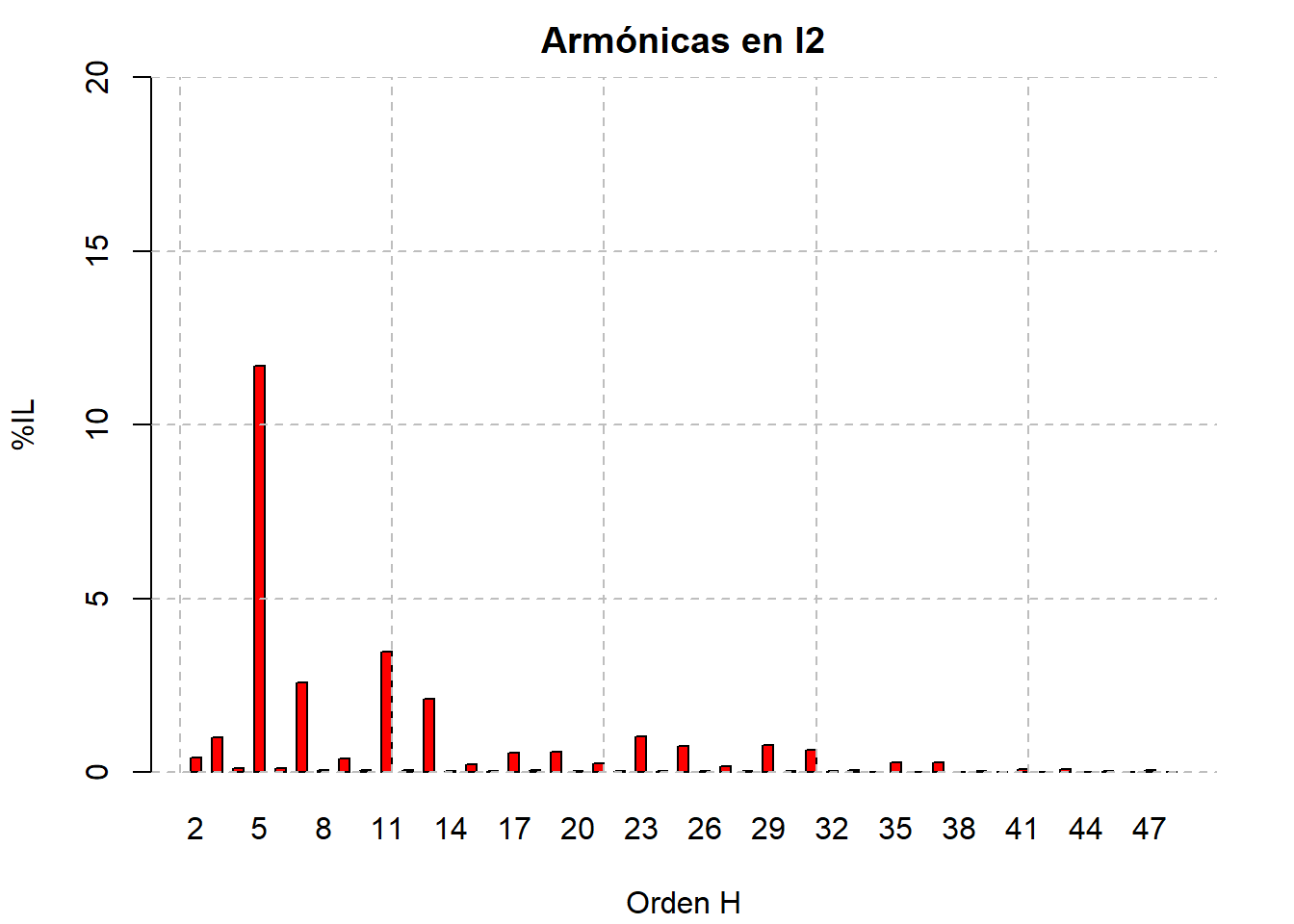

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de las 11ª, 7ª, 13ª, 23ª, 25ª, 29ª, 31ª, 17ª y 19ª, en ese orden. El THD de corriente se mantiene por debajo del 12% en promedio.

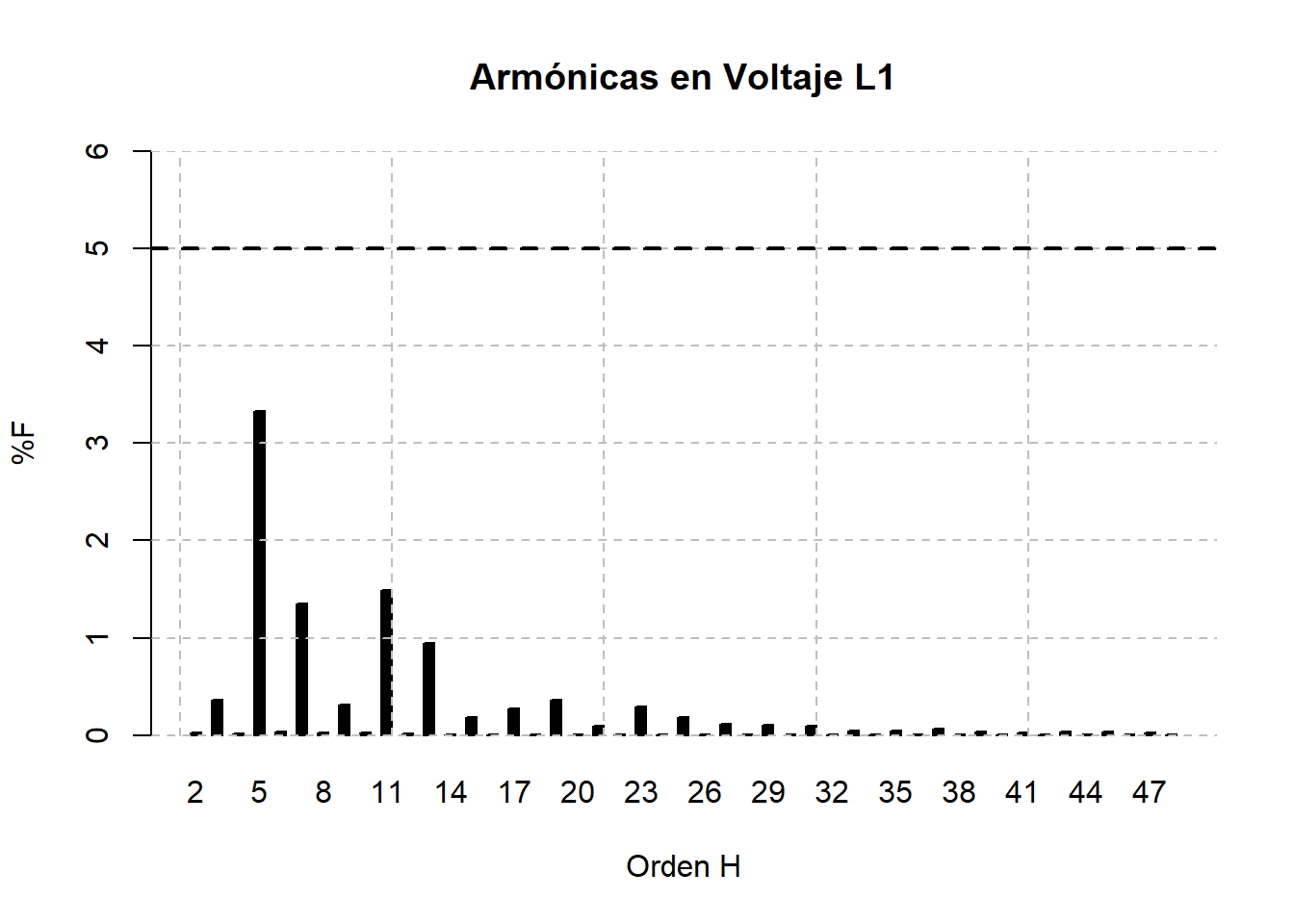

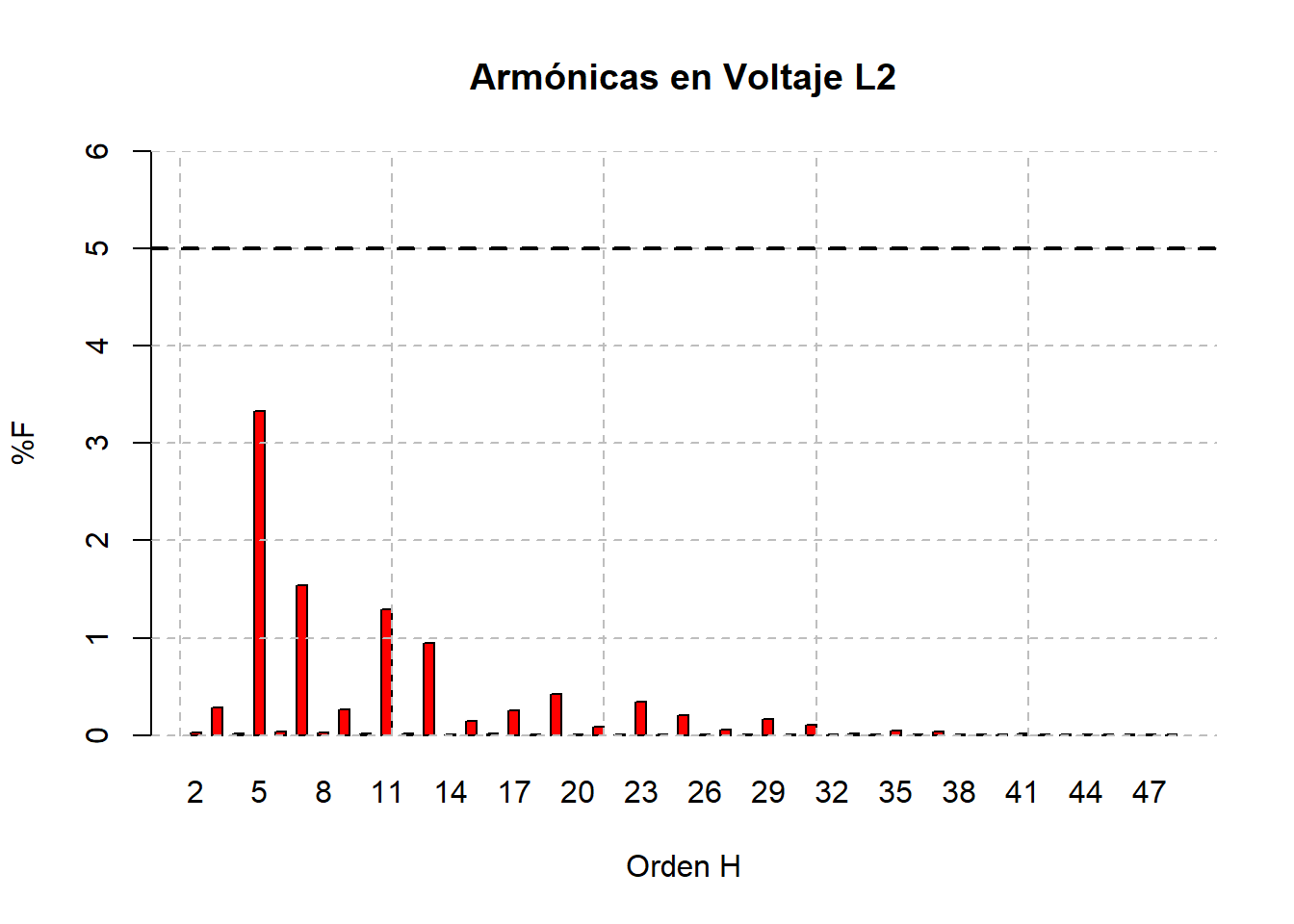

  • Las armónicas en la tensión son mas estables, mantenido un THD por debajo de 5% todo el tiempo, presentando un comportamiento de las armónicas similar al de la corriente.

  • Observar que la 5ª armónica de la corriente no siga creciendo, esto debido a que es muy notoria de entre el resto de las armónicas.

Precaución
  • Ninguno.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13886.37 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.92 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.96 0 - 5 %
THDi % 16.05 ---
Flicker Pst 0.27 0-1 p.u.
Flicker Plt 0.24 0-0.8 p.u.
Desbalance Dv % 0.46 0 - 2 %
Desbalance Di % 6.03 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
191.12 568.55 1,118.71 1,057.14 1,318.17 1,365.67 1,465.92
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
148.47 276.00 481.99 460.42 565.20 591.53 634.31
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
258.03 632.65 1,218.70 1,152.43 1,430.52 1,478.97 1,580.29
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.74 0.89 0.92 0.92 0.93 0.94 0.94
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.37 2.47 3.33 3.29 3.96 4.19 4.72
THDi (%)
min. p5 p50 mean. p95 p99 max.
7.60 9.45 11.32 11.68 16.05 18.96 25.37
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.12 0.19 0.28 0.30 0.46 0.50 0.52
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.68 2.51 3.53 3.77 6.03 7.98 8.78
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
13,415.02 13,621.26 13,869.22 13,886.37 14,196.89 14,288.67 14,365.92
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
14.34 38.08 73.53 69.33 86.97 90.40 98.18
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.06 0.11 0.17 0.18 0.27 0.32 5.78
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.09 0.12 0.18 0.19 0.24 0.44 2.52
Factor K
min. p5 p50 mean. p95 p99 max.
1.26 1.41 1.54 1.59 2.03 2.41 3.34

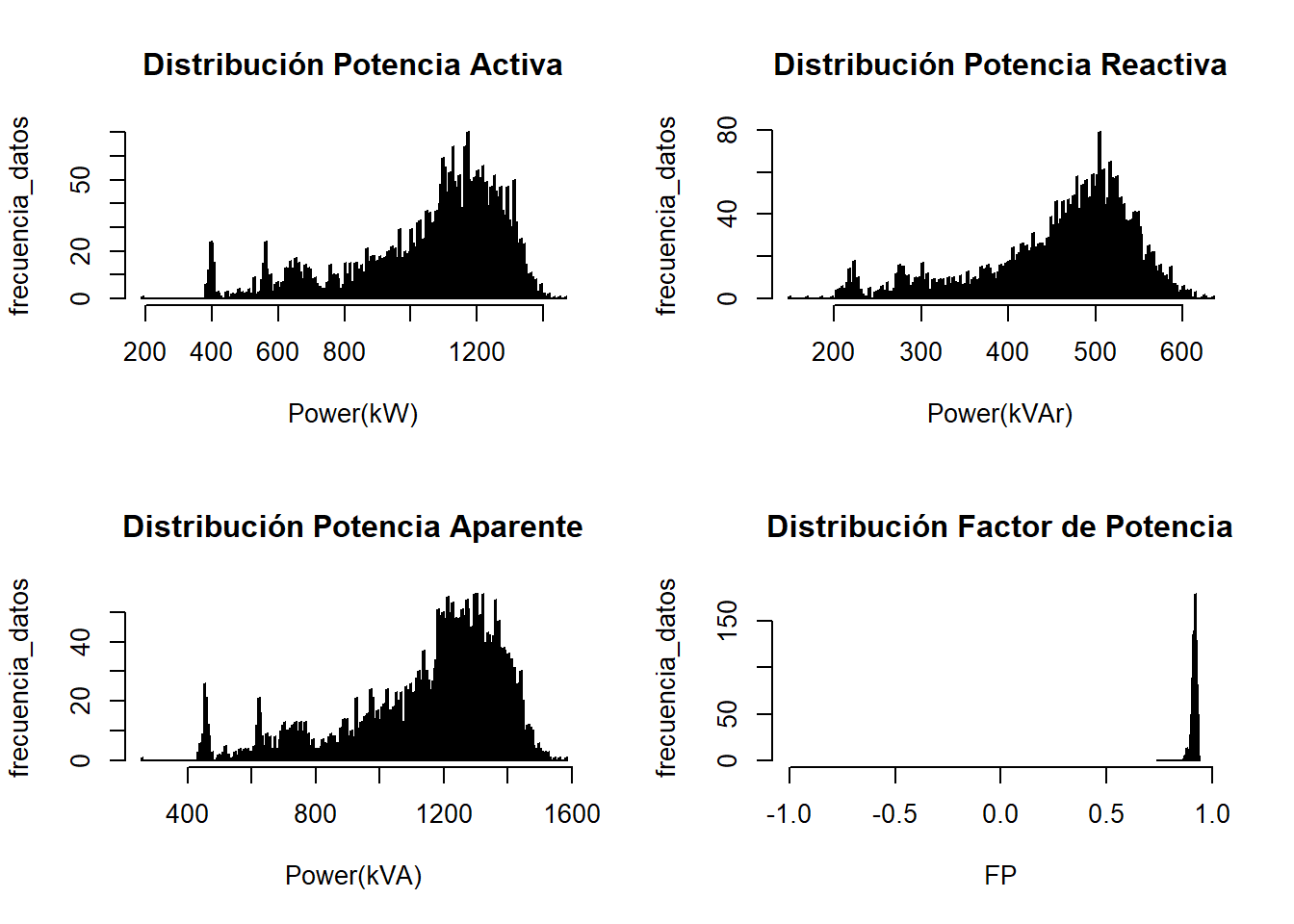

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 191 Min. :148 Min. : 258 Min. :0.74
1st Qu.: 950 1st Qu.:422 1st Qu.:1040 1st Qu.:0.91
Median :1119 Median :482 Median :1219 Median :0.92
Mean :1057 Mean :460 Mean :1152 Mean :0.92
3rd Qu.:1219 3rd Qu.:521 3rd Qu.:1323 3rd Qu.:0.92
Max. :1466 Max. :634 Max. :1580 Max. :0.94

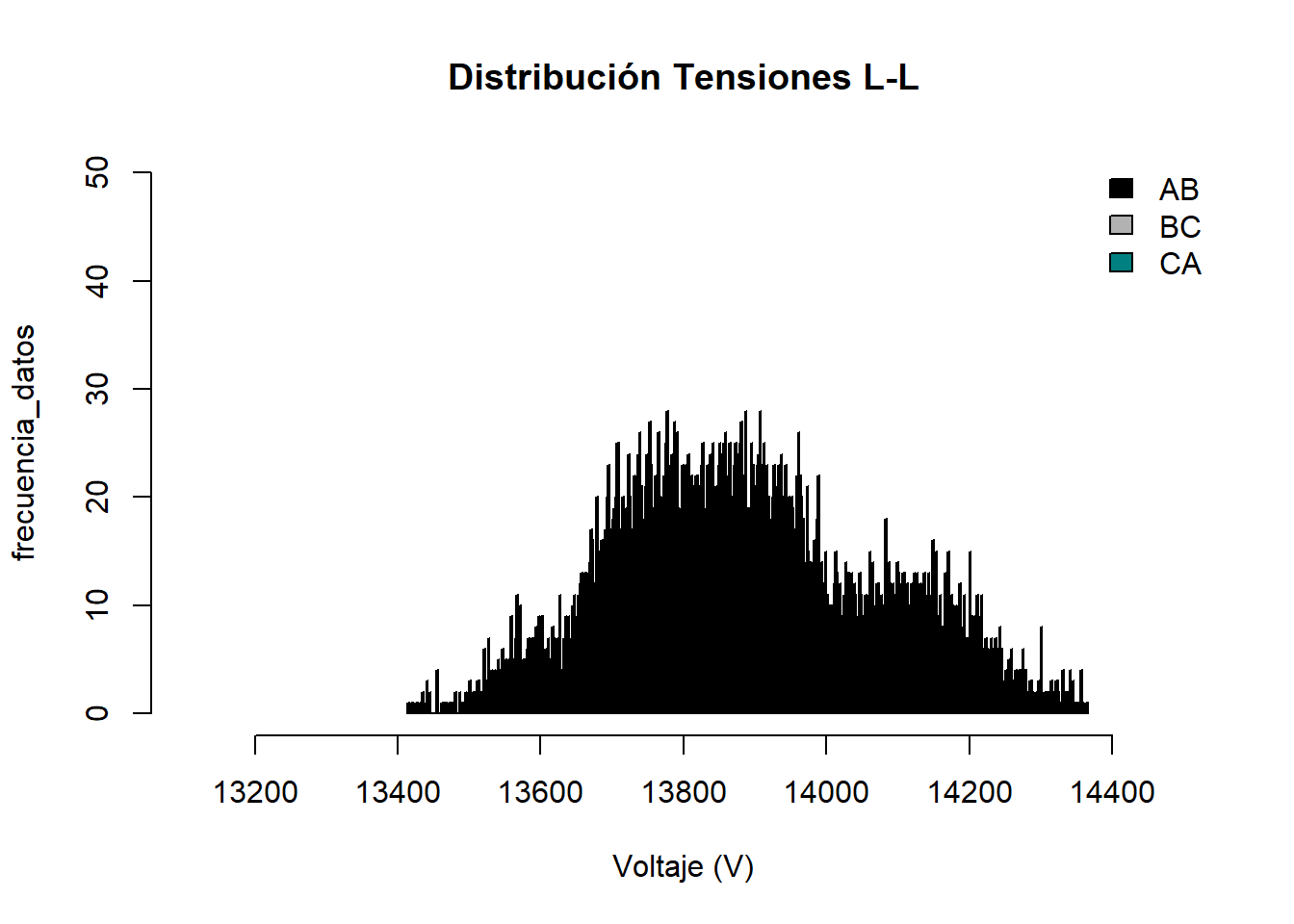

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :13415 Min. :13491 Min. :13427
1st Qu.:13736 1st Qu.:13790 1st Qu.:13754
Median :13841 Median :13899 Median :13864
Mean :13862 Mean :13915 Mean :13882
3rd Qu.:13977 3rd Qu.:14027 3rd Qu.:13998
Max. :14334 Max. :14366 Max. :14351

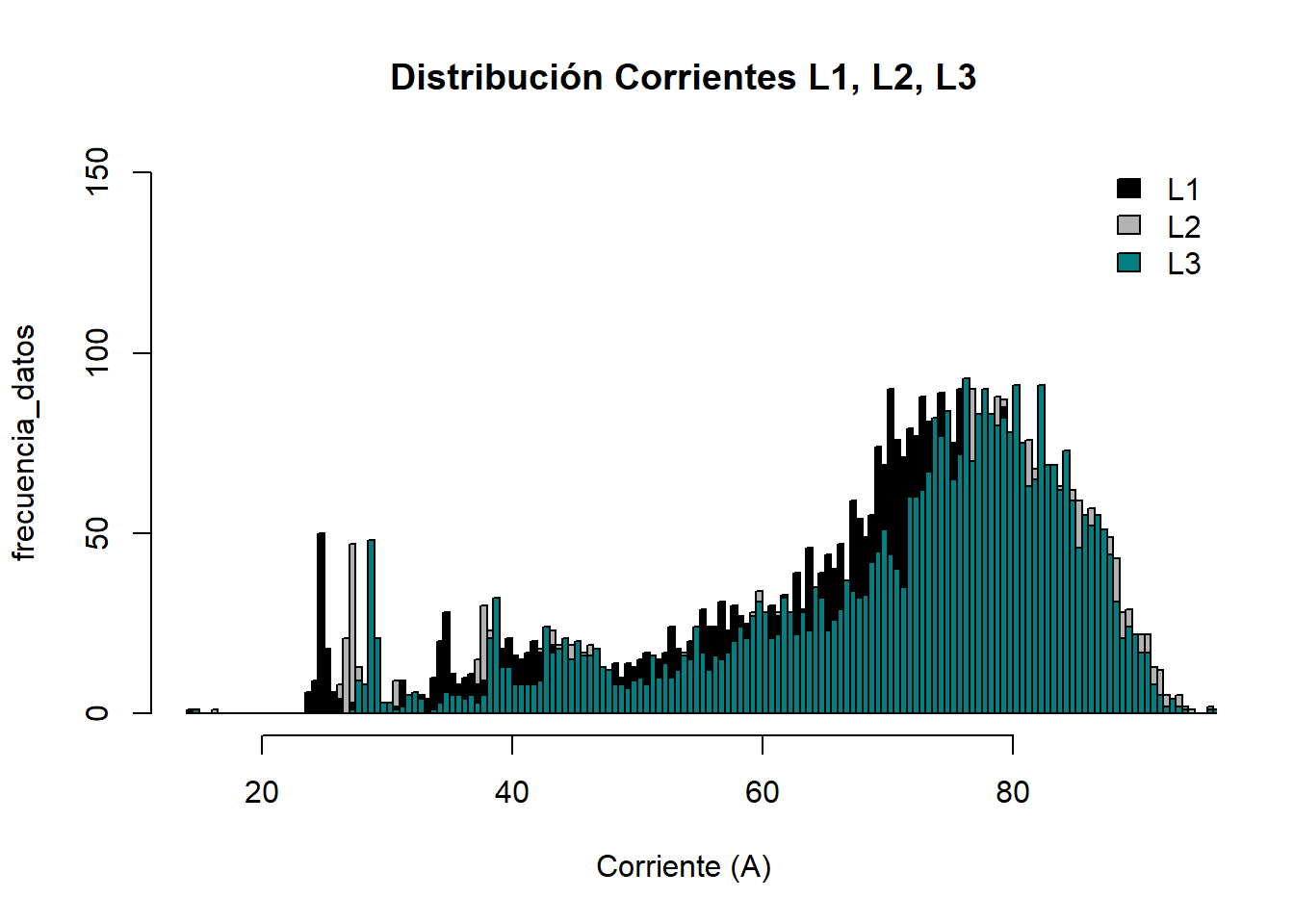

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. :14 Min. :16 Min. :15
1st Qu.:60 1st Qu.:63 1st Qu.:64
Median :71 Median :75 Median :75
Mean :67 Mean :71 Mean :71
3rd Qu.:77 3rd Qu.:81 3rd Qu.:81
Max. :93 Max. :98 Max. :96

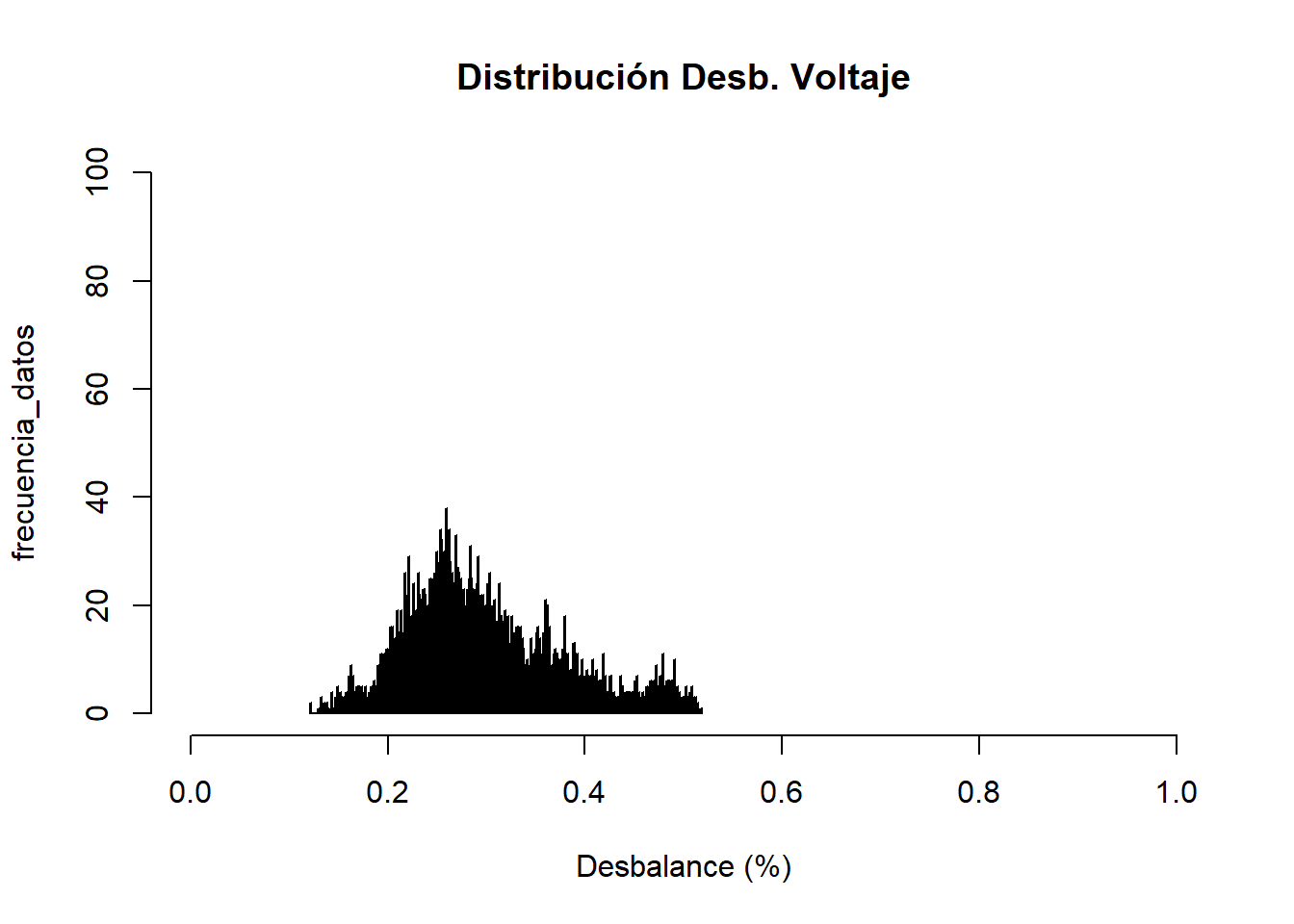

Sección: Desbalances

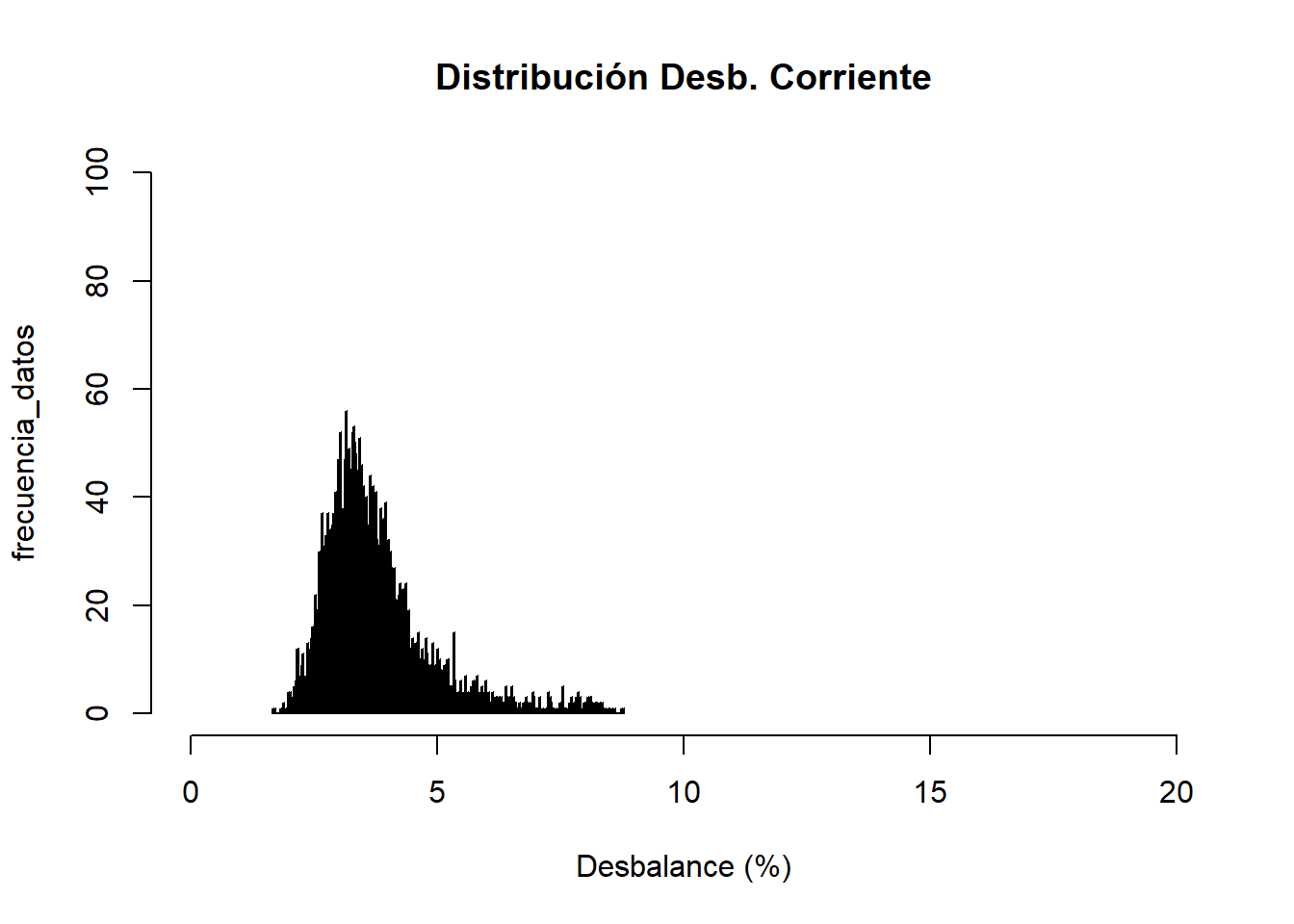

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.7 Min. :0.12
1st Qu.:3.0 1st Qu.:0.24
Median :3.5 Median :0.28
Mean :3.8 Mean :0.30
3rd Qu.:4.2 3rd Qu.:0.35
Max. :8.8 Max. :0.52

Sección: Frecuencia

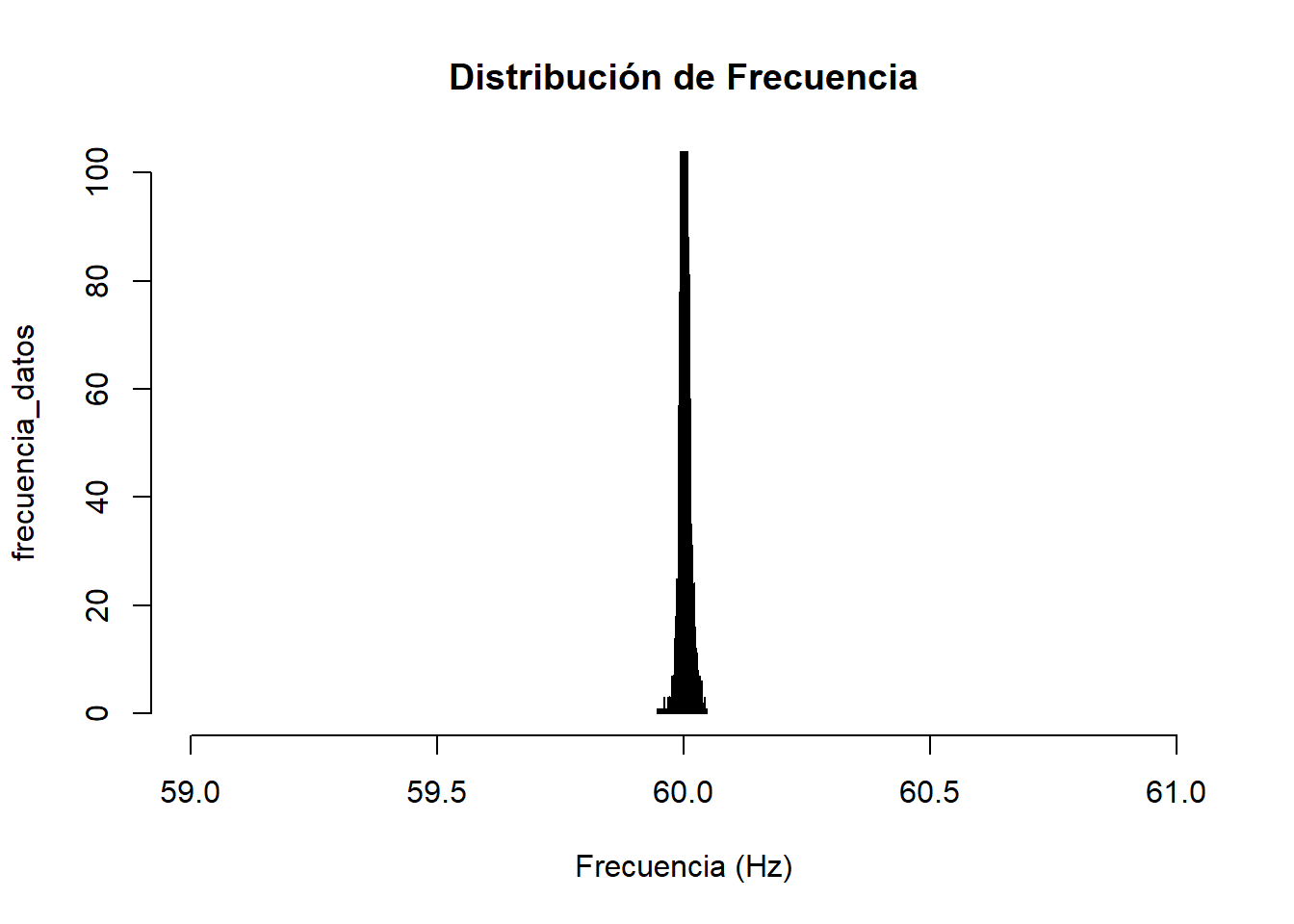

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

Sección: Flickers

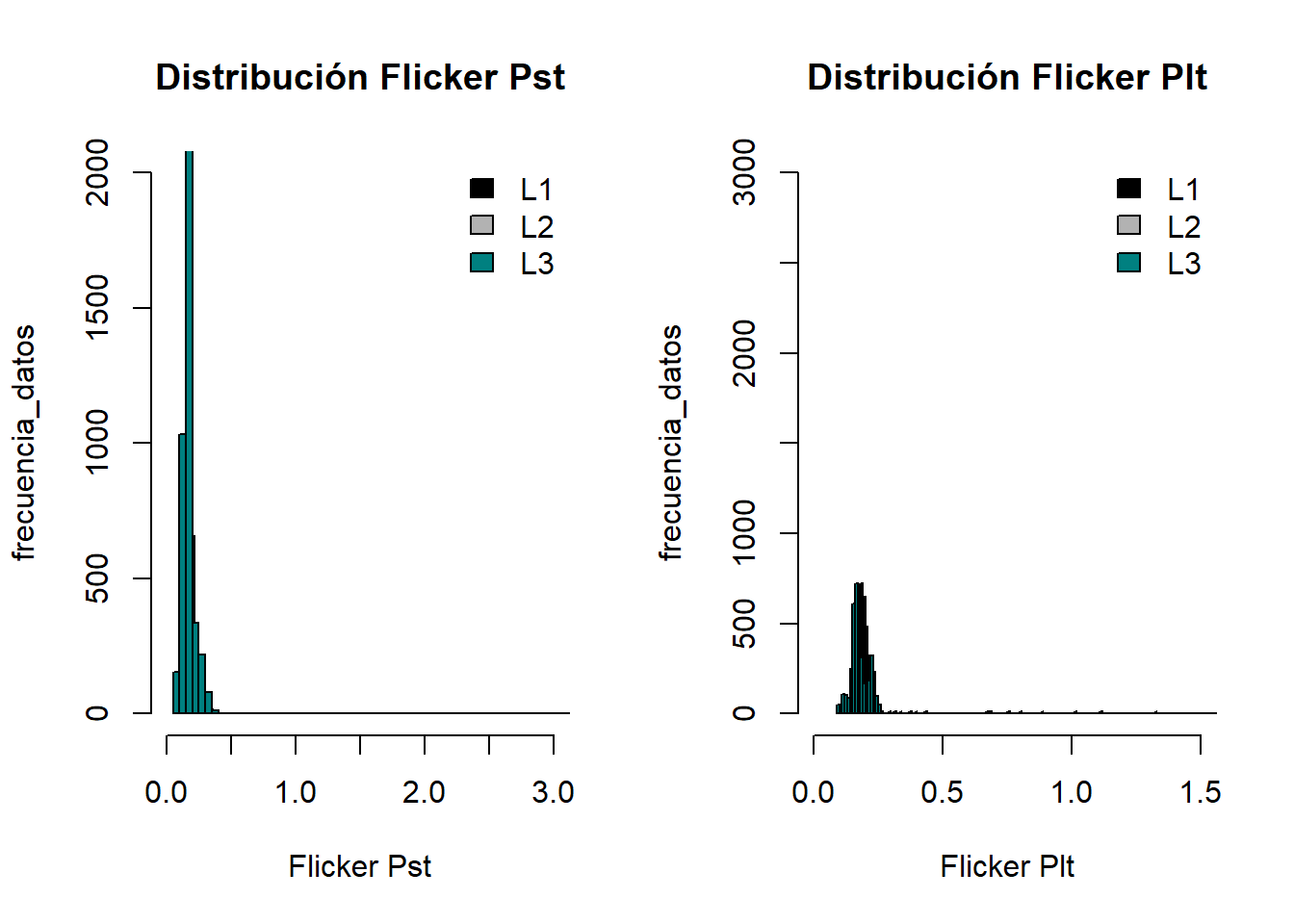

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0640 Min. :0.0600 Min. :0.0600 Min. :0.0950 Min. :0.0930 Min. :0.0920
1st Qu.:0.1620 1st Qu.:0.1490 1st Qu.:0.1450 1st Qu.:0.1780 1st Qu.:0.1610 1st Qu.:0.1580
Median :0.1860 Median :0.1700 Median :0.1660 Median :0.1920 Median :0.1770 Median :0.1730
Mean :0.1867 Mean :0.1755 Mean :0.1741 Mean :0.2018 Mean :0.1892 Mean :0.1919
3rd Qu.:0.2040 3rd Qu.:0.1880 3rd Qu.:0.1840 3rd Qu.:0.2092 3rd Qu.:0.2032 3rd Qu.:0.2050
Max. :5.4240 Max. :3.0370 Max. :5.7770 Max. :2.3700 Max. :1.3270 Max. :2.5230

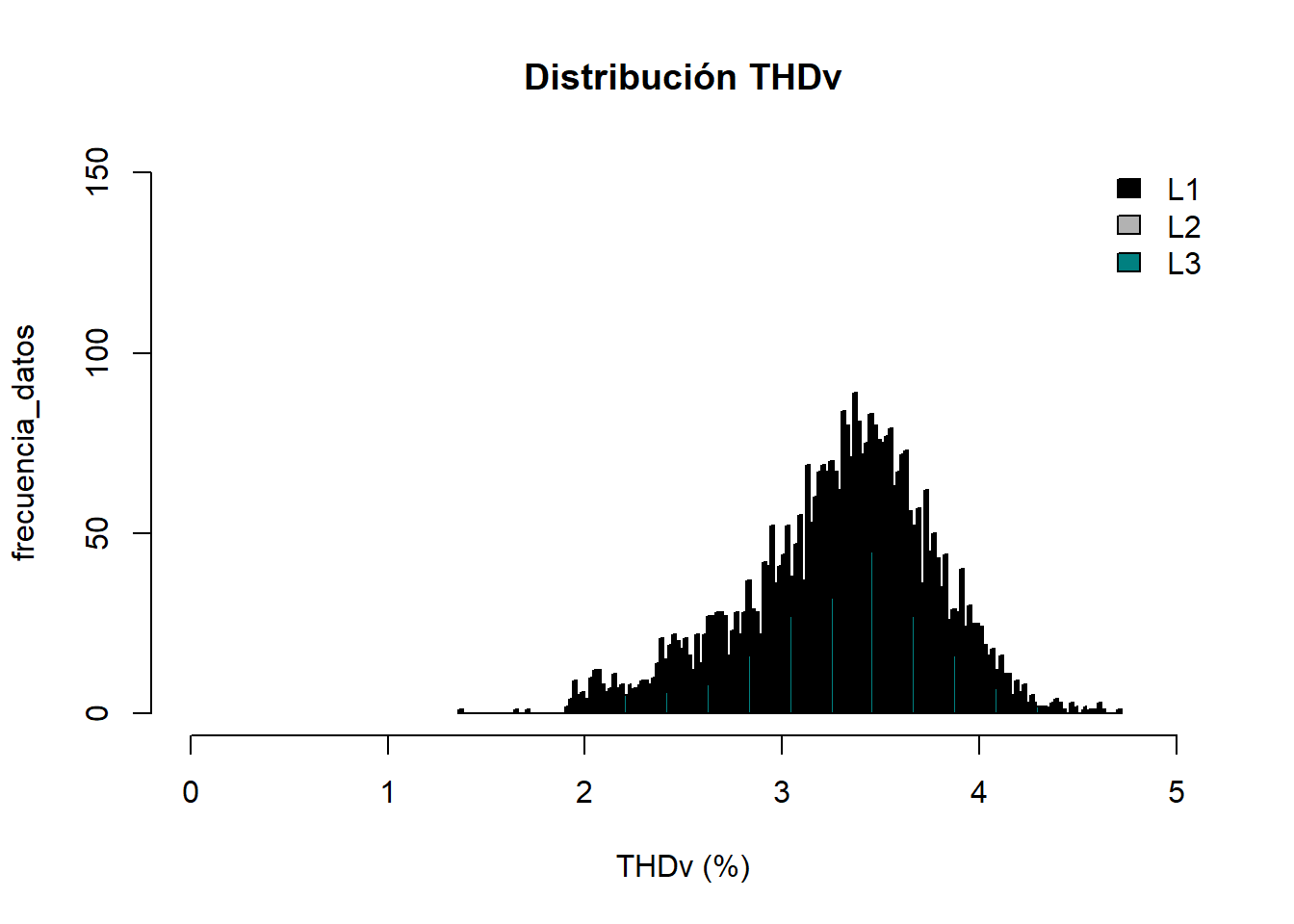

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.4 Min. :1.9 Min. :1.9
1st Qu.:3.0 1st Qu.:3.0 1st Qu.:3.0
Median :3.3 Median :3.3 Median :3.3
Mean :3.3 Mean :3.3 Mean :3.3
3rd Qu.:3.6 3rd Qu.:3.6 3rd Qu.:3.6
Max. :4.7 Max. :4.6 Max. :4.6

Sección: Armónicas en Corriente

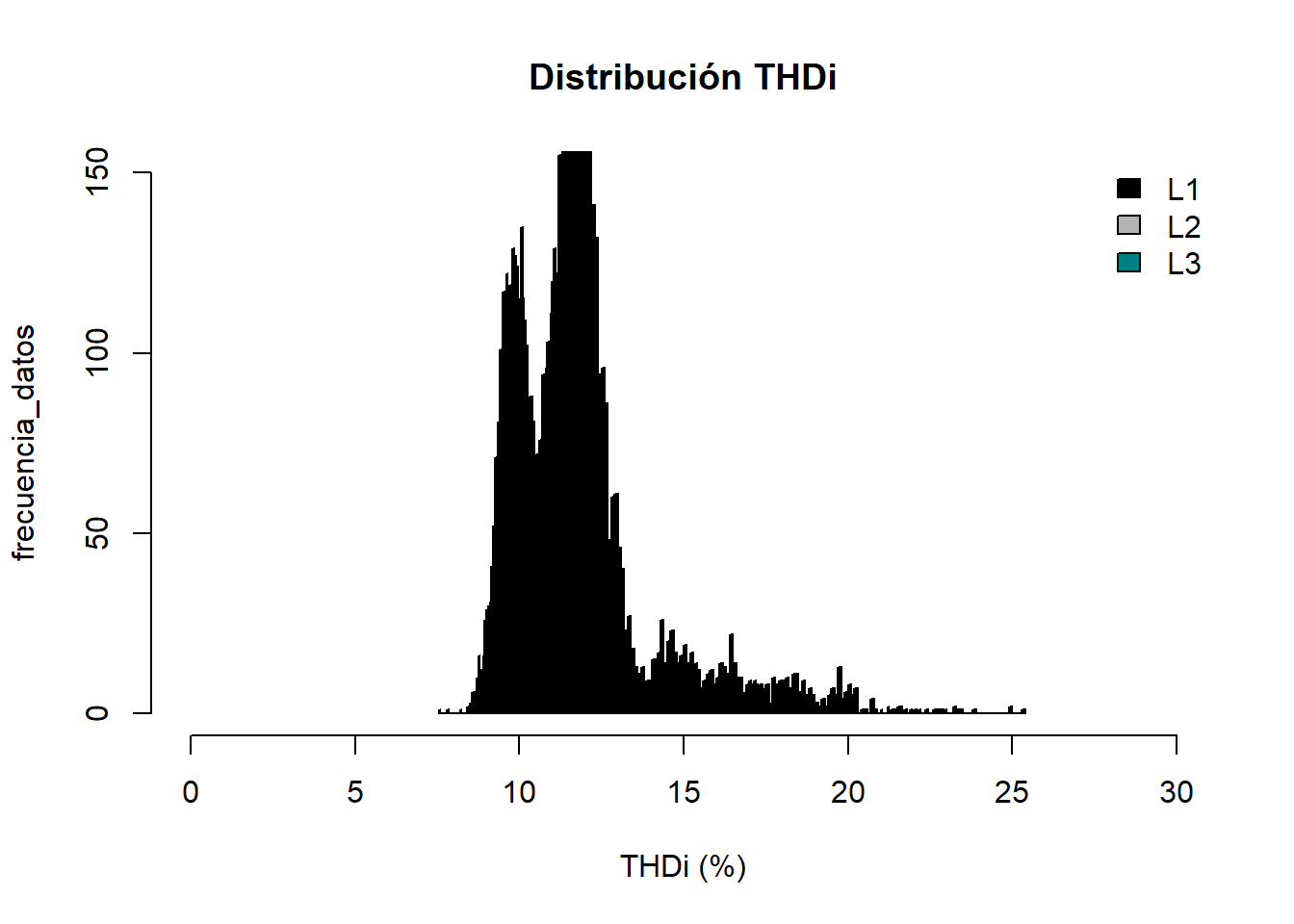

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 9.1 Min. : 7.6 Min. : 9
1st Qu.:11.4 1st Qu.: 9.6 1st Qu.:11
Median :11.9 Median :10.1 Median :11
Mean :12.6 Mean :10.5 Mean :12
3rd Qu.:12.7 3rd Qu.:10.7 3rd Qu.:12
Max. :25.4 Max. :19.3 Max. :23

Sección: Factor K

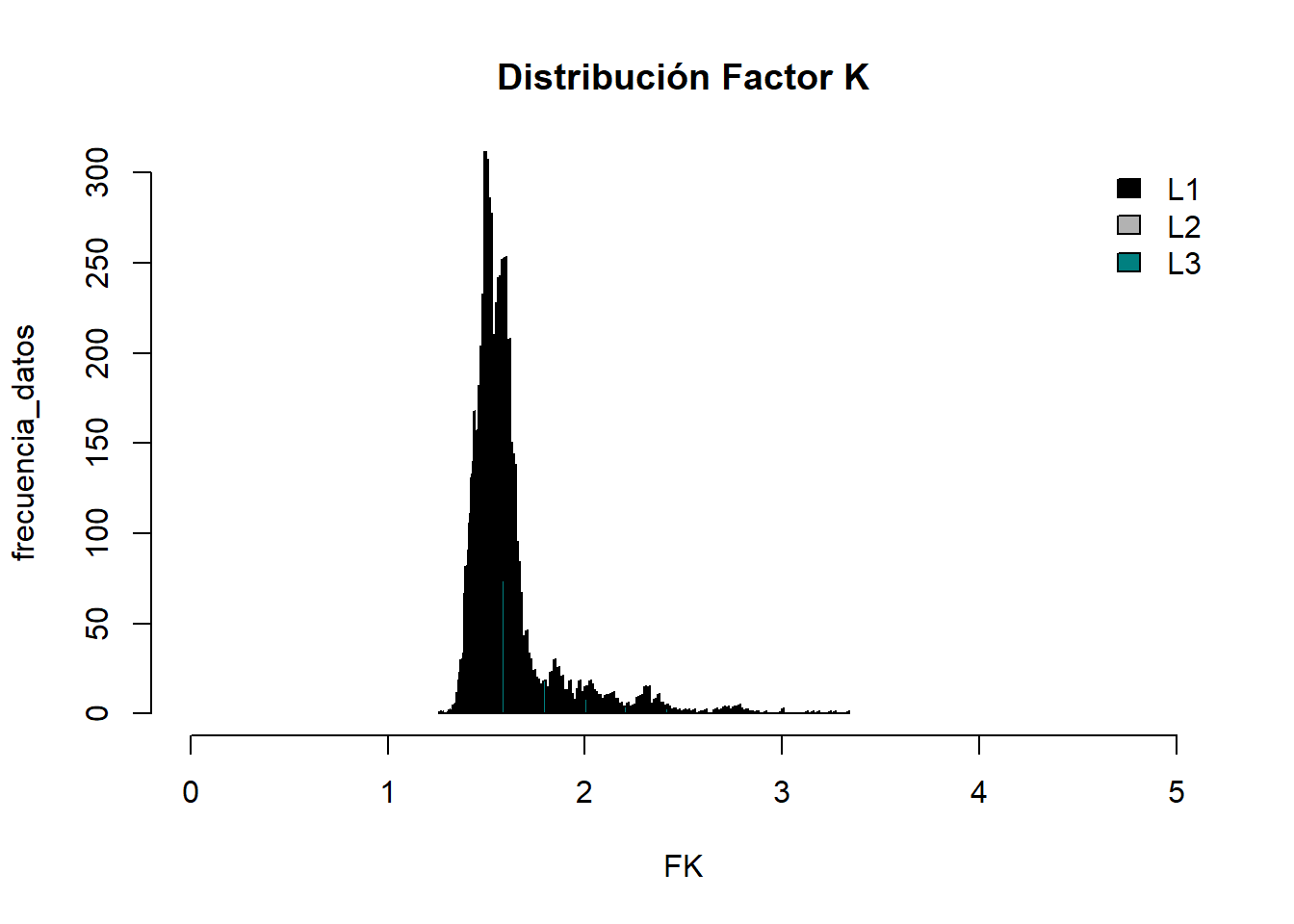

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.40 Min. :1.26 Min. :1.35
1st Qu.:1.56 1st Qu.:1.43 1st Qu.:1.49
Median :1.60 Median :1.46 Median :1.52
Mean :1.69 Mean :1.51 Mean :1.59
3rd Qu.:1.68 3rd Qu.:1.52 3rd Qu.:1.59
Max. :3.34 Max. :2.55 Max. :2.86
